ОПИСАНИЕ: AirPlay в A6 C7 при помощи AppleTV

AirPlay AppleTV Видео по воздуху A6C7

  • Авторизуйтесь для ответа в теме
Сообщений в теме: 64

#1 Аndy

Аndy

    Ауди клуб Питер

  • Модераторы
  • 2 056 Cообщений
  • Пол:Мужчина
  • Город:С-Пб, Полюстрово
  • Автомобиль: Audi
  • модель: A7C8
  • год выпуска: 2020

Отправлено 30 Октябрь 2013 - 20:39

Давно не чем не занимался в машине :)
Пока сделал перерыв.
Но вот комрад Commentator меня подтолкнул на не стандартное/нештатное дополнение в машине
Начало темы тут. делаем ему, не мне

Ну в общем начали делать ему в машину, сообща общими мыслями.

Для начала купили комплектующие:

AppleTV
Роутер c портом Ethernet и USB

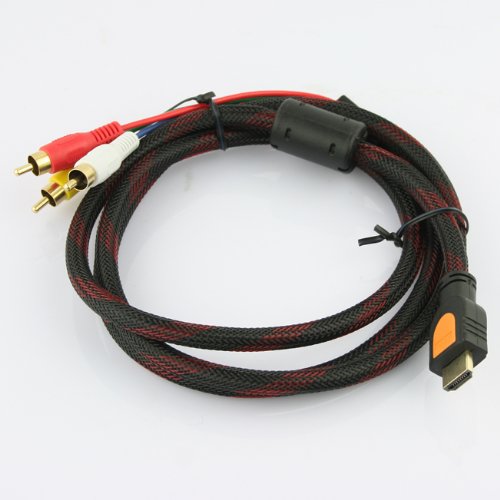

Конвертор видео сигнала с HDMI в RCA
Преобразователь напряжения из 12v в 3,5 и 5 вольт 2шт
Коробочка/бокс для одного из преобразователей
AMI с кабелем из AMI в RCA оригинальный
Разъём RCA "папа" для кабеля AMI 3шт
Планка RCA "мама" для установки в бордачёк 1шт взяли с 4 разъёмами, нужного с 3 не нашли.
USB разъём "мама"
Кабель USB
Провод RCA - RCA
Провод HDMI - HDMI
Патчкорд RJ45 - RJ45
Пины для подкл 12в через предохранители 1 проводок (2 пина)
Оригинальная изолента 2шт


Берём апплтв, вскрываем его снизу, чем нибудь плоским широким, можно использовать маленький шпатель.
Выпаиваем из него блок питания 220v
В место него перкрасно встаёт преобразователь питания


Припаиваем к нему вилку "восьмёрка" и с другой стороны провода с разъёмом в плату. Там внимательно смотрим, три провода с плюсом и три с минусом. На месте определить можно подключив БП в сеть 220 и замереть тестером.
На фотке уже припаянные провода. Термоусадки не оказалось, замотали изолентой :)
Подключаем 12 вольт, и выставляем с помощью отвёртки напряжение 3,4 вольта как требует того апплеТВ, с помощью регулятора на синем корпусе.
Теперь устанавливаем новое питание в ТВ.


Нужно сделать пометки где "плюс", а где "минус" на ""восьмёрке.
Сам разъём с проводом мы немного переделали, как и место куда его вставлять.
Спилили бугорок в месте куда вставляется разъём, а на проводе залили пластиком канавку, теперь наоборот провод не вставишь:


кабель не сфоткал, потом...

Теперь к разъёму "восьмёрка" припаиваем проводок для питания от авто, на его конец вешаем пин для подключение через предохранитель и выводим массу:

фотка плохая :(


всё, убираем тиви в сторону.


Берём второй преобразователь и коробочку/бокс для него. Это будет питание 5в для роутера и конвертора видео.
Высверливаем в боксе 4 отверстия.
2 на входящие 12 вольт
2 на исходящие 5 вольт
Припаиваемся к плате где вход два проводка плюс и минус, помечаем их на краях, к плюсу припаиваем пин для предохранителей.
Припаиваем к обратной стороне где выход два проводка и помечаем их где плюс и минус. На выходящие 5 вольт я сделал разъём ваговский, незнаю зачем, так мне захотелось :)
Настраиваем исходящий ток 5v, я сделал 5.06, при нагрузке роутера и конвертора выдаёт 4.9v.
собираем всё в бокс, и придаём должный вид при помощи изоленты, проводам и самому боксу с питанием, ну и чтоб при касании с чем либо не возникало стуков.
Убираем его в сторону.

Теперь снимаем бордак:



будем в него врезать всякую всячину :)

Повертев его в руках, позаглядывав в нишу где он стоит, пришли к выводу что ставить всё будем таким вот оброзом:



Изнутри выглядит так:


Взяли провод RCA - RCA, отрезали с одной стороны разъёмы и припаяли провод к планке с разъмов "мама" что в бордаке, заливаем контакты пластиком.
Сам провод уложили под шумку и вывели на другую сторону борадака, в той стороне будет "жить" апплетв и конвертор.
вставляем USB, и обводим его как-нибудь чтоб лишний провод не болтался абы-кабы.

Теперь берём роутер и прячем его под шумку, он там стоит достаточно плотненько. В него подключаем эзернет, юсби, питание.
Вот такая картина:


Теперь крепим питание для преобразователя видео и роутера.
Оно очень хорошо встало в отверстие под бордаком, прямо как родное вошло!


провода от этого блочка убираем тоже под шумку, выводим с одной стороны где будут предохранители и в середине разъёмчик с 5в.


подключаем питание роутера и конвертора и разводим опять под шумкой в лево и право куда что нужно, подключаем к роутеру, а для конвертора пока оставляем так, он будет крепиться не на бордаке.



Получаем такой вот "заряженный" бордак :)))


не подписан разъём АМИ в голову


ЭпплеТВ тоже будет крепиться не к бардаку.

Берём провод АМИ - RCA и переделываем разъёмы с "мама" на "папа", поставили угловые, чтоб не занимали места в бордаке, и немного укоротили провод, чтоб не висели косы в бордачке.



Ну вот на этом пока пауза. далее всё надо аккуратно поставить в машину, всё закрепить и подключить!
На столе подключали всё работает и показывает как надо :)


Установка в машину:

Ну делали это в первые и мест штатных нет, потому сделали таким оброзом.
Конвертор видео закрепили на патрубок воздуховда двумя стяжками, держится оч хорошо, руками куда либо подвинуть его не получается после того как затянули.


У этого конвертора есть переключатель сигнала, потму мы решили его туда закрепить, чтобы иметь возможность в случае необходимости переключить сигнал со стороны предохранителей сняв крышку с боку:




Крепим AppleTV:
Так же стяжечками к кронштейну торпедо, к сожалению на данный момент креплений кроме как стяжками не придумал, мне кажется что так надёжнее, держится очень хорошо.


это в середине торпедо, где находится голова РМЦ (ММИ).

Теперь находим с права в торпедо колодки с предохранителями, берём чёрную нижнюю, ищем пустые места в этой колодке со стороны капота авто! С другой стороны постоянный плюс, со стороны капота питание подаётся только при вкл зажигании. Для убедительности лучше проверить тестером. Вставляем туда пины, мы поставили в первые 2 места. Один к апплтв, второй к питанию конвертора и роутера через преобразователь установленный на бордачке.


массу цепляем к болту на "10" рядом с кронштейном предохранителей под торпедой.



Далее снимаем голову мми:

Для начала нужно извлечь климат.




Делаем из очень упругой проволоки крючок, под углом 80гр, берём в руки матерчатую изоленту (в моём случае оригинальная)
и обматываем ею крючок, чтоб нечего не поцарапать, можно ещё лакированную панель обклеить малярным скотчем, когда я снимал в первый раз для ознакомления я обклеивал, но теперь я знаю что куда тянуть и потому не стал...




Берём в руки крюк, поворачиваем его в бок так чтоб его просунуть в щель между крышкой пепельницы и климатом и поворачиваем обратно крюком вверх цепляясь за климат:




И тянем на себя с усилием, не дёргаем, не дрочим, а просто тянем и вытягиваем один край:



Тоже самое делаем в другой стороны:



Берём руками блок, и аккуратно вытаскиваем опуская лицевую сторону в низ, тем самым снимая в нутри консоли блок с крепления:



Отключаем разъёмы и убираем блок в сторону.

Теперь берём ключ с головкой на "8" и выкручиваем болт который держит голову.
Он находится чуть глубже где стоял климат, там видно его хоорошо, к сожалению не сфоткал :(
теперь аккуратно тянем блок на себя, чуть вытащили, и нужно отключить два разъёма слева и права от планки с кнопками (парктроники, есп, старт/стоп) , после этого тянем его дальше к себе.
Отключаем с права антену, потом провод к экрану, далее большой квадратный разъём, и оптическую шину. Всё делаем аккуратно.
убираем голову в сторону. Берём в руки квадратный разъём. Находим там зелёный 12 пиновый разъёмчик и вынимаем его отжав язычёк с его лицевой стороны. отгибаем его в сторону и чтоб не болтался крепим к косе изолентой.
В место него вставляем такойже разъём от AMI, предварительно протянув кабель от бордака в торпедо к общей косе ММИ.
Теперь вставляем всё в обратном, лично мне было удобнее вставлять не в обратно порядке провода, а в той же последовательности как и снимал (от длинного к короткому). Антена, монитор, добавился толстый провод от АМИ (коричневый разъём), большой квадратный разъём и шина оптика. Потом два разъёма на планке с кнопками. Заталкиваем всё обратно.
Прикручиваем болтом. Ставим назад климат, подключив два разъёма (2х зонный, у 4х зонного их 3), и направив блок ровно прост оего защёлкиваем.


Ну теперь кладём бордак на пол, и подключаем всё это между собой, не забываем нечего! Вставляем предохранители и проверяем что всё светится.
Без активации АМИ в рмц не чего не появится. Проверить входящий сигнал можно так:
Заходим в инженерное меню, там выбираем строку Mediaplayer, заходим в это меню, крутим в самый низ, там видим строчку fbas1(ami)


заходим в неё.
там будет две строчки:
подключенные девайсы - 1 (если сигнал поступает) и 0 (если сигнала нет)
Сигнал - Pal, если нет сигнала то будет написано что-то длинное :)
Фотку опять таки не сделал :( потом сделаю. Если выдернуть предохранитель (выкл например конвертор) то значение в этом меню тут же меняются.

После как подключили ставим бордак на место и прикручиваем 6ю болтами.

Далее, самое грустное что нас ждало, нужна активация ами в рмц бошке.
Иначе в меню МЕДИА не появится строка АМИ.
Можно конечно увидеть это меню путём неоднократного нажатия на кнопку MEDIA, тогда будут пролистоваться все источники по очереди и в том числе будет меню AMI, но оно будет исчезать через пару секунд и в место него появляться AUX.
Ну и до кучи снятие блокировки видео в движении.
Активировать самому не получается, нужно либо найти кто это может сделать, либо купить активатор у поляков например,
они предлагают коробушечку6 её подключают к разъёму OBD и он сам активирует АМИ и такая же коробочка снимает блокировку видео в движении.
Можно заказать коробочку 2в1, при этом как пишут люди на форумах, это может даже выйти дешевле чем цена в прайсе. Думаю нужно писать каждому индивидуально и решать вопрос. а так цена вопроса 80е за активацию и 65е за видео в движении.

http://naviservice.c...tem=303&lang=en

http://naviservice.c...40&t=1383231199

Ну теперь ждём активации, активаторы заказаны...


Зачем USB:
к нему подключается 3G модем, чтоб апплТВ мог воспроизводить контент из Интернет.
тем самым мы не привязываемся к одному какому-то оператору, в каждом регионе или стране нахождения, мы легко меняем симку на местную в модеме и получаем выход в сеть. При этом так же можно подключаться к нему и другими девайсами в машине.

Почему Ethernet:
Подключение апплеТВ через эзернет обусловлена тем чтоб, не было проблем конекта между ним и роутером. Что позволяет без проблем управлять апплТВ не оригинальным пультом а пультом из айфона.

цена за всё 25000 рублей.


Получили активатор, цена 85e за 2 в 1:












Настоятельно не рекомендую сомневающимся что-то делать самому!

Для Правильной инсталляции любого доп. оборудования, обращайтесь в Audi-Piter по телефону: +7 911 927-76-56

Для клуба предусмотрены скидки!


  • 0

#2 commentator

commentator

    Пользователь

  • Пользователи
  • 34 Cообщений
  • Город:СПб
  • Автомобиль: Audi
  • модель: A6 C7
  • год выпуска: 2011

Отправлено 02 Ноябрь 2013 - 16:16

Хочу поблагодарить Андрея! Золотые руки и бескомпромиссное качество!
Это большая удача для меня, что удалось заинтересовать его моей идеей.

Но! Это еще не конец!

Пока секрет, но будет интересно ;)
  • 0

#3 zafirkin

zafirkin

    Пользователь

  • Пользователи
  • 12 Cообщений
  • Пол:Мужчина
  • Город:Москва
  • Автомобиль: Audi А6 С7
  • модель: A6C7
  • год выпуска: 2012

Отправлено 02 Ноябрь 2013 - 17:03

Супер,нет слов B) Ждем видеотчета
  • 0

#4 Аndy

Аndy

    Ауди клуб Питер

  • Модераторы
  • 2 056 Cообщений
  • Пол:Мужчина
  • Город:С-Пб, Полюстрово
  • Автомобиль: Audi
  • модель: A7C8
  • год выпуска: 2020

Отправлено 02 Ноябрь 2013 - 17:16

Хочу поблагодарить Андрея! Золотые руки и бескомпромиссное качество!
Это большая удача для меня, что удалось заинтересовать его моей идеей.

Но! Это еще конец!

Пока секрет, но будет интересно ;)


да ладно, руки как руки, плюс не только же мои, есть ещё заслуженая пара рук :)
Да, апплТВ это не предел в даном случае :)
Будем доделывать и потом покажем, а то стоит начать говорить как кто-то уже это на коммерческий поток ставит ;)
  • 0

#5 Аndy

Аndy

    Ауди клуб Питер

  • Модераторы
  • 2 056 Cообщений
  • Пол:Мужчина
  • Город:С-Пб, Полюстрово
  • Автомобиль: Audi
  • модель: A7C8
  • год выпуска: 2020

Отправлено 04 Ноябрь 2013 - 13:01

Сегодня говорили с поляками по тел, активатор с видео (2в1) сделают за 80е.
  • 0

#6 Alexander

Alexander

    Пользователь

  • Пользователи
  • 11 261 Cообщений
  • Пол:Мужчина
  • Город:СПБ
  • Автомобиль: Mercedes
  • год выпуска: 2018

Отправлено 04 Ноябрь 2013 - 13:12

круто-круто, но почему решили таки ставить apple-tv, а не старое тело?
  • 0

#7 Аndy

Аndy

    Ауди клуб Питер

  • Модераторы
  • 2 056 Cообщений
  • Пол:Мужчина
  • Город:С-Пб, Полюстрово
  • Автомобиль: Audi
  • модель: A7C8
  • год выпуска: 2020

Отправлено 04 Ноябрь 2013 - 13:24

возможностей больше, и уже был куплен для этого =)
  • 0

#8 Alexander

Alexander

    Пользователь

  • Пользователи
  • 11 261 Cообщений
  • Пол:Мужчина
  • Город:СПБ
  • Автомобиль: Mercedes
  • год выпуска: 2018

Отправлено 04 Ноябрь 2013 - 13:33

ссылка на картинку с роутером неверная, чо за модель использовали?
  • 0

#9 Аndy

Аndy

    Ауди клуб Питер

  • Модераторы
  • 2 056 Cообщений
  • Пол:Мужчина
  • Город:С-Пб, Полюстрово
  • Автомобиль: Audi
  • модель: A7C8
  • год выпуска: 2020

Отправлено 04 Ноябрь 2013 - 13:40

угу, поправил...
  • 0

#10 Alexander

Alexander

    Пользователь

  • Пользователи
  • 11 261 Cообщений
  • Пол:Мужчина
  • Город:СПБ
  • Автомобиль: Mercedes
  • год выпуска: 2018

Отправлено 04 Ноябрь 2013 - 13:44

всё ещё кривая ссылка fixed

а питание у него 5 или 12 в?
  • 0

#11 Аndy

Аndy

    Ауди клуб Питер

  • Модераторы
  • 2 056 Cообщений
  • Пол:Мужчина
  • Город:С-Пб, Полюстрово
  • Автомобиль: Audi
  • модель: A7C8
  • год выпуска: 2020

Отправлено 04 Ноябрь 2013 - 13:45

Берём второй преобразователь и коробочку/бокс для него. Это будет питание 5в для роутера и конвертора видео.
Высверливаем в боксе 4 отверстия.
2 на входящие 12 вольт
2 на исходящие 5 вольт
Припаиваемся к плате где вход два проводка плюс и минус, помечаем их на краях, к плюсу припаиваем пин для предохранителей.
Припаиваем к обратной стороне где выход два проводка и помечаем их где плюс и минус. На выходящие 5 вольт я сделал разъём ваговский, незнаю зачем, так мне захотелось :)
Настраиваем исходящий ток 5v, я сделал 5.06, при нагрузке роутера и конвертора выдаёт 4.9v.
собираем всё в бокс, и придаём должный вид при помощи изоленты, проводам и самому боксу с питанием, ну и чтоб при касании с чем либо не возникало стуков.

Убираем его в сторону.


  • 0

#12 commentator

commentator

    Пользователь

  • Пользователи
  • 34 Cообщений
  • Город:СПб
  • Автомобиль: Audi
  • модель: A6 C7
  • год выпуска: 2011

Отправлено 04 Ноябрь 2013 - 13:46

От 5 вольт запитали. Отдельным блоком питания (там выше есть в обзоре).
  • 0

#13 Alexander

Alexander

    Пользователь

  • Пользователи
  • 11 261 Cообщений
  • Пол:Мужчина
  • Город:СПБ
  • Автомобиль: Mercedes
  • год выпуска: 2018

Отправлено 04 Ноябрь 2013 - 13:51

проглядел, спасибо
  • 0

#14 Alexander

Alexander

    Пользователь

  • Пользователи
  • 11 261 Cообщений
  • Пол:Мужчина
  • Город:СПБ
  • Автомобиль: Mercedes
  • год выпуска: 2018

Отправлено 04 Ноябрь 2013 - 13:59

вона чо нашёл http://www.amazon.co...s Router AP121U

12V
  • 0

#15 Аndy

Аndy

    Ауди клуб Питер

  • Модераторы
  • 2 056 Cообщений
  • Пол:Мужчина
  • Город:С-Пб, Полюстрово
  • Автомобиль: Audi
  • модель: A7C8
  • год выпуска: 2020

Отправлено 04 Ноябрь 2013 - 14:05

Ну тогда и конвертор надо 12в

  • 0

#16 Alexander

Alexander

    Пользователь

  • Пользователи
  • 11 261 Cообщений
  • Пол:Мужчина
  • Город:СПБ
  • Автомобиль: Mercedes
  • год выпуска: 2018

Отправлено 04 Ноябрь 2013 - 14:10

а напрямую от борта авто нельзя?
  • 0

#17 Аndy

Аndy

    Ауди клуб Питер

  • Модераторы
  • 2 056 Cообщений
  • Пол:Мужчина
  • Город:С-Пб, Полюстрово
  • Автомобиль: Audi
  • модель: A7C8
  • год выпуска: 2020

Отправлено 04 Ноябрь 2013 - 14:12

я про конвертор видео сигнала из HDMI в RCA
ну чтоб исключить из списка преобразователь питания из 12 в 5...
и всё подключить от предохранителя 12в, но тогда надо в цепь ставить конденсатор думаю, чтоб не было помех на сигнал от цепи авто.
  • 0

#18 Alexander

Alexander

    Пользователь

  • Пользователи
  • 11 261 Cообщений
  • Пол:Мужчина
  • Город:СПБ
  • Автомобиль: Mercedes
  • год выпуска: 2018

Отправлено 04 Ноябрь 2013 - 14:24

http://amzn.com/B0084JXKLA - вообще без питания HDMI->RCA



правда в коментах пишут что говно и не работает :)
  • 0

#19 Аndy

Аndy

    Ауди клуб Питер

  • Модераторы
  • 2 056 Cообщений
  • Пол:Мужчина
  • Город:С-Пб, Полюстрово
  • Автомобиль: Audi
  • модель: A7C8
  • год выпуска: 2020

Отправлено 04 Ноябрь 2013 - 14:25

не факт что будет работать... :/

но попробовать хотелось бы...
  • 0

#20 commentator

commentator

    Пользователь

  • Пользователи
  • 34 Cообщений
  • Город:СПб
  • Автомобиль: Audi
  • модель: A6 C7
  • год выпуска: 2011

Отправлено 04 Ноябрь 2013 - 15:31

Кабель такой привезу, но в чудеса давно не верю :) конвертеры, впрочем, бывают и поменьше того, что мы использовали.
  • 0




Количество пользователей, читающих эту тему: 0

0 пользователей, 0 гостей, 0 анонимных
